由KD704/KD705构成的射频遥控发射、接收电路图

📅 发布时间：2013-09-27 13:20 👁️ 浏览：0 🏷️ 标签： KD 704 705 射频遥控

KD704/KD705是一对专门为电风扇和电灯设计的射频遥控发射/接收CMOS大规模集成电路。

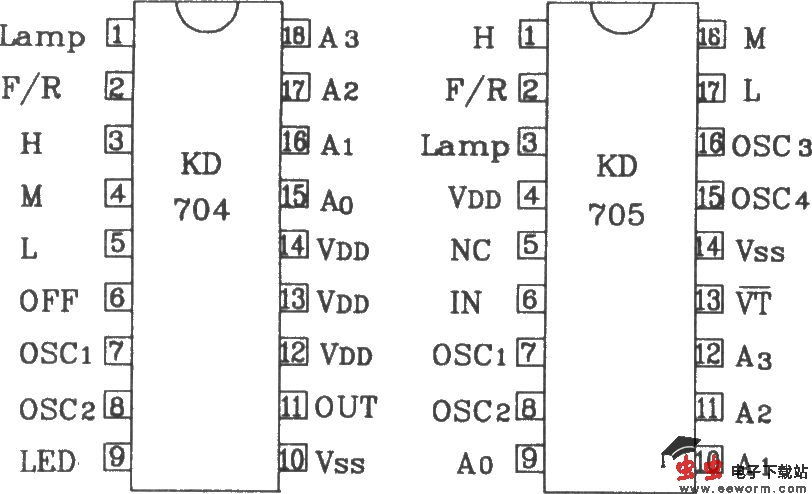

KD704/705外形引脚图

由KD704/KD705构成的射频遥控发射、接收电路图

KD704内部原理框图

由KD704/KD705构成的射频遥控发射、接收电路图

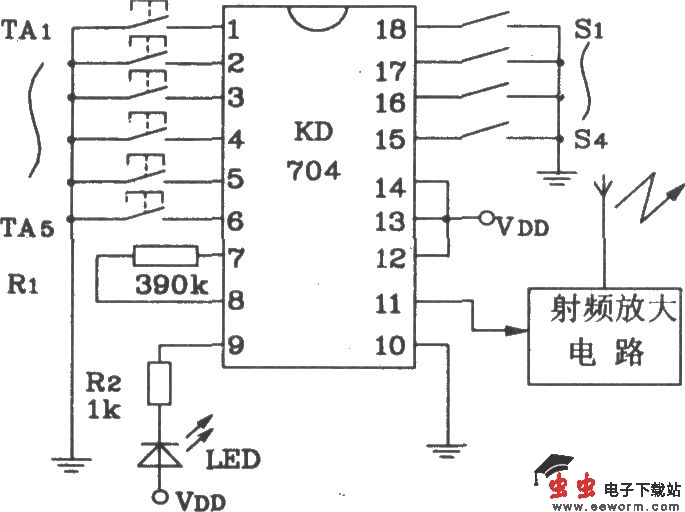

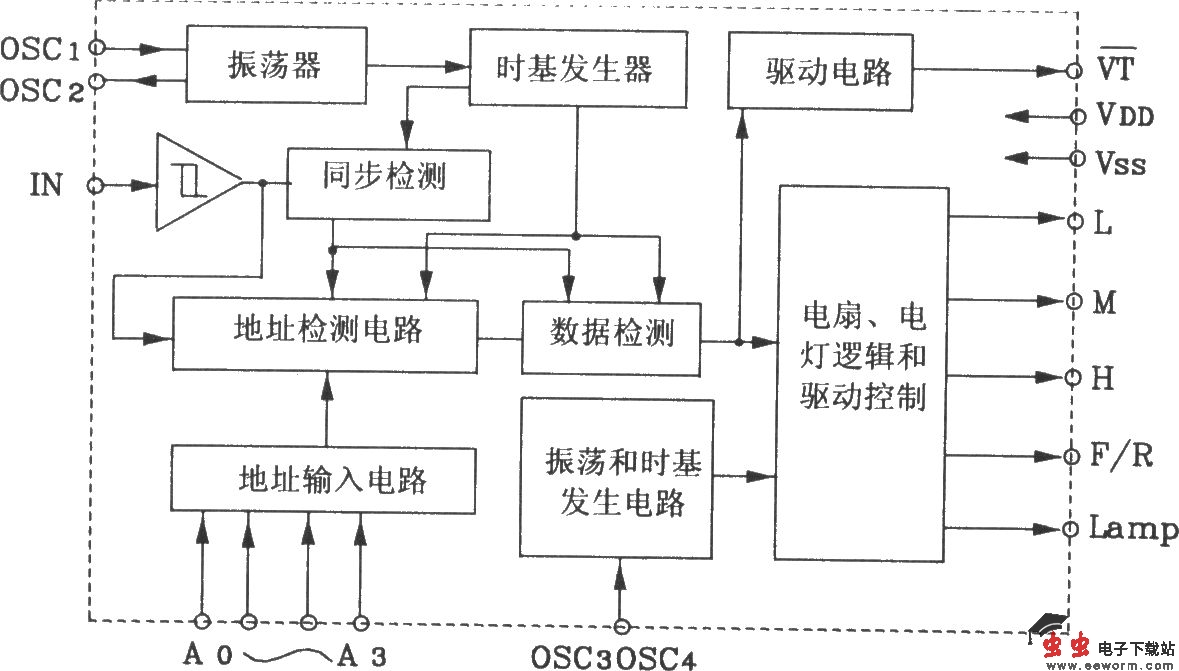

KD705内部原理框图 KD704构成的射频遥控发射电路：

由KD704/KD705构成的射频遥控发射、接收电路图

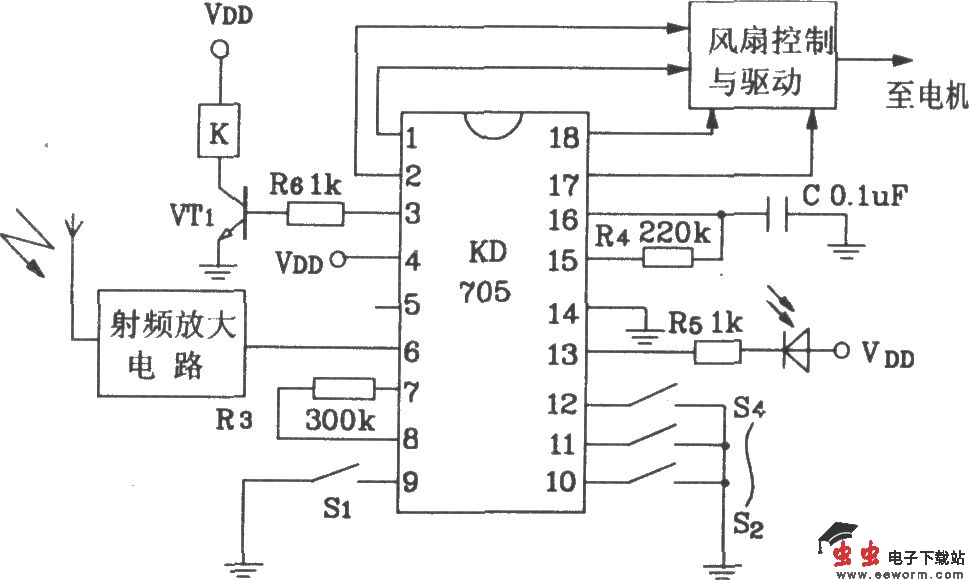

KD705构成的射频遥控接收电路：

由KD704/KD705构成的射频遥控发射、接收电路图
