魔音门铃电路图
这是一个新颖有趣的电子门铃，当你按下按钮，门铃会立刻发出类似长笛的悦耳响声，而且声音的音调会随着你手指按力的大小变化而变化，形成一种旋律奇妙的魔音。
工作原理

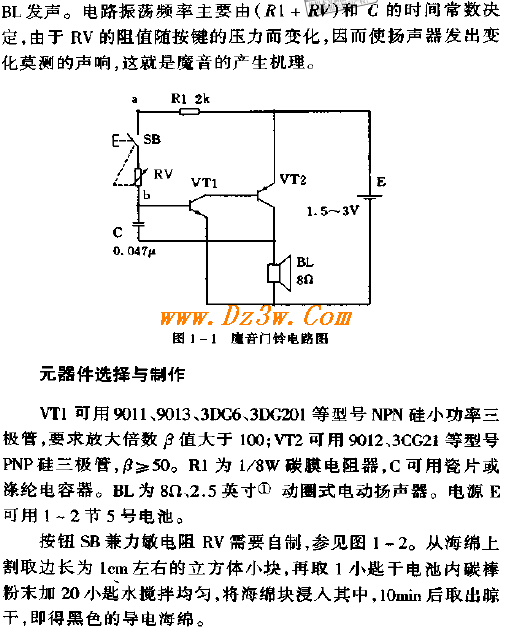

魔音门铃的电路如图1-1 所示，这是一个简单的音频振荡器。晶体三极管 VT1、VT2构成典型的互补型自激多谐振荡器，电容 C 是反馈元件，它将VT2 的集电极输出信号正反馈到VT1的基极。当按下 SB 时，由于 C 的正反馈作用，电路立刻起振，扬声器 BL 即发声。
魔音门铃电路图
