电子叮咚门铃电路图

电子叮咚门铃电路图
叮咚门铃一般有电磁机械式和电子式两种：电磁机械式是利用电磁铁通电和断电瞬间敲打两块厚薄不一的金属片，从而发出叮咚两次响声，其特点是音色纯正，但多需要使用交流电，停电时无法使用，而．且来访者如果长时间按住门铃按钮不放，电磁铁有可能过热损坏；电子式叮咚门铃使用干电池供电，它没有电磁机械式的缺点，但一般来说音质欠佳，音色缺乏金属质感。这里介绍一个高品质的电子叮咚门铃，音色可与电磁机械式媲美，但却没有它的缺点。
工作原理

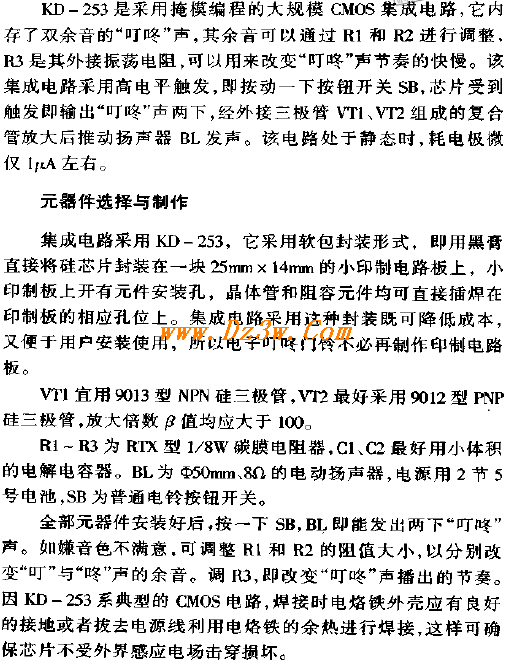

电子叮咚门铃电路如图 l 一 4 所示。它主要采用一块高音质“叮咚’”电子芯片 KD 一 253 制作而成。
