可遥控负载保护器电路

📅 发布时间：2013-08-19 06:00 👁️ 浏览：0 🏷️ 标签：遥控负载保护器电路

可负载保护器的主要功能有：(1)当电源电压过低或过高时自动切断负载电源；(2)当电源电压恢复正常时，自动接通负载电源；(3)提供电压正常指示，当电压过低或过高时指示灯熄灭；(4)使用遥控器远距离控制电源通、断。
遥控负载保护器的框图:

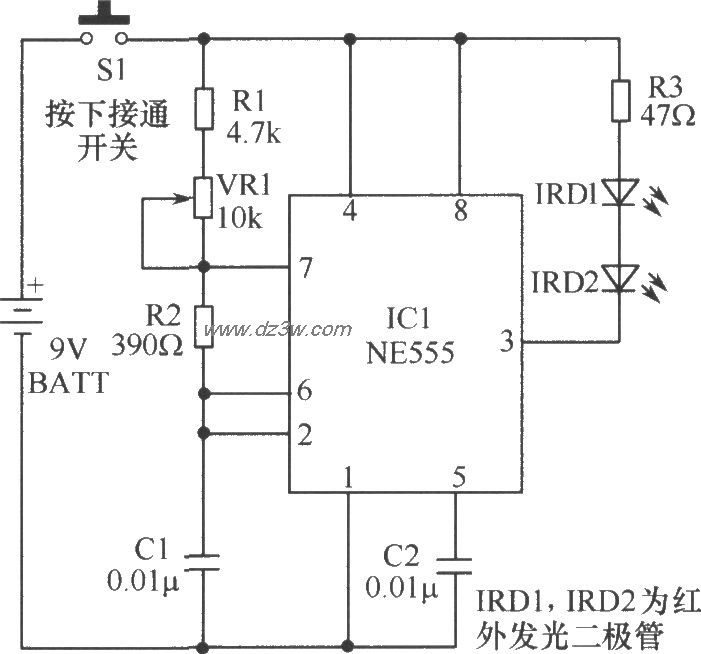

遥控发射器：

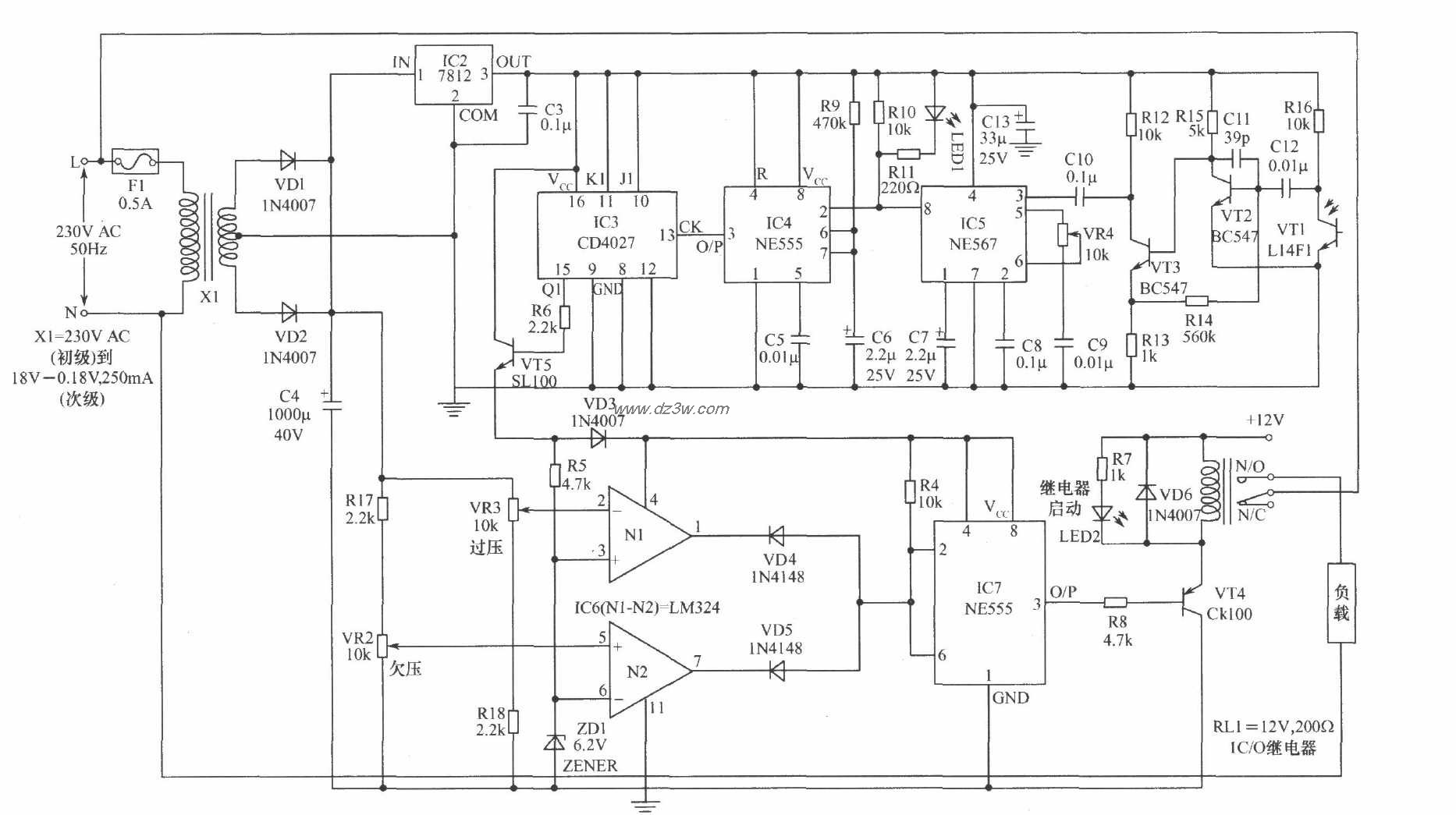

遥控接收与负载保护电路：
