红外线遥控电路(TR1300/

📅 发布时间：2013-08-19 05:30 👁️ 浏览：1 🏷️ 标签： 1300 TR 红外线遥控电路

和数字编码电路一样，跳码编码电路所输出的编码也可通过红外线或无线电波进行传送。在接收端，通过接收、解调电路对所接收到的调制信号进行放大、解调后，由跳码解码芯片将通道数据解出后输出，通过控制执行电路去控制相应的电路。如图所示是由跳码芯片TR1300／1315与红外线遥控接收模块PIC12043组成的红外线遥控电路。遥控发射电路:

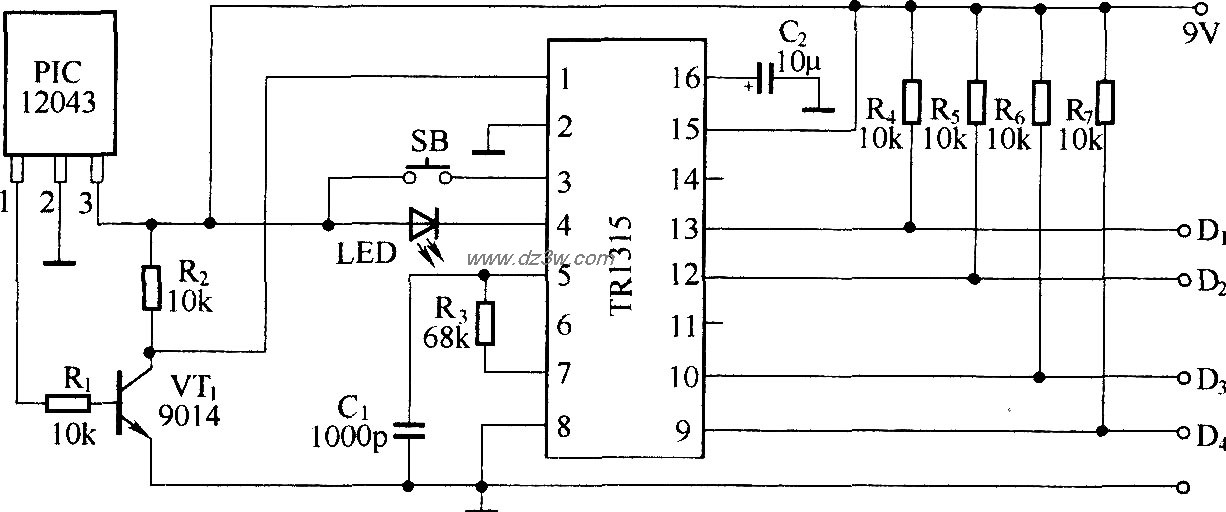

红外接收解调解码与输出电路:
