超声波遥控开关(C033)

📅 发布时间：2013-10-07 14:50 👁️ 浏览：1 🏷️ 标签： C033 超声波遥控开关

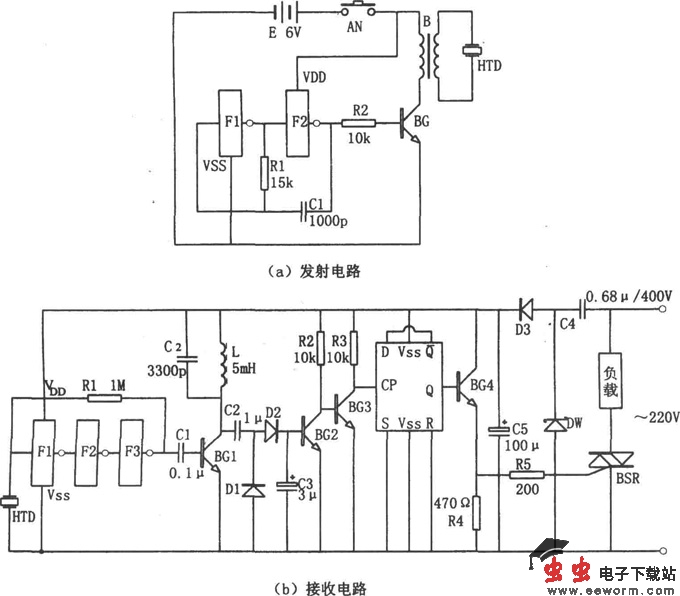

如图所示为超声波遥控开关电路。该电路由发射电路和接收开关电路组成。其中发射电路由多谐振荡器、功率放大器、升压变压器B、压电陶瓷片HTD和电源电路等组成，见图(a)。接收开关电路由压电陶瓷片HTD(与发射电路相同)、奇数级串联放大器、D触发器、谐振回路、直流电源电路等组成，见图(b)。
