BL9148是通用红外线遥控发射集成电路。内部电路由键盘输入电路、振荡电路、分频电路、单拍/连续指令控制电路、时钟信号发生电路、指令数据控制电路和调制电路等组成。
技术特点
采用CMOS工艺，功耗极低。
电源电压范围为2.2～5.5V。
外围元件少。
外接LC或陶瓷滤波器。
典型振荡频率455kHz，发射载波频率为38kHz。
配套使用型号为BL9149或BL9150。
16脚双列直插式封装。

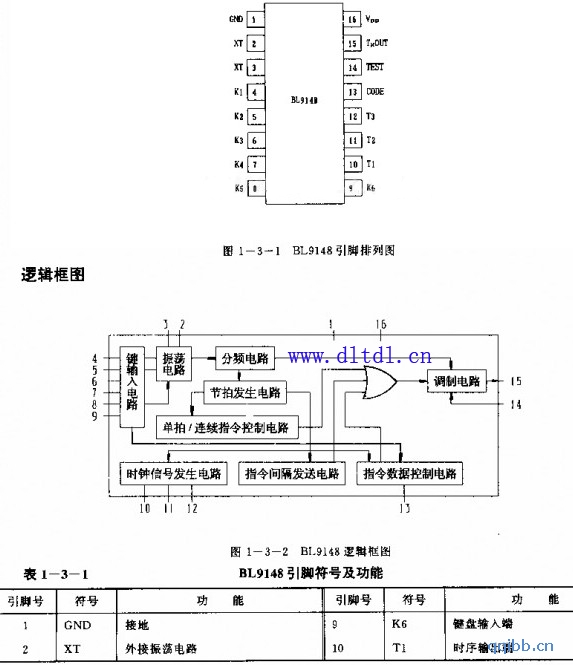

引脚排列图及封装。
