BUl301F(电视机和录像机)红外线遥控发射电路

📅 发布时间：2013-09-11 23:00 👁️ 浏览：1 🏷️ 标签： 301F BUl 301 电视机

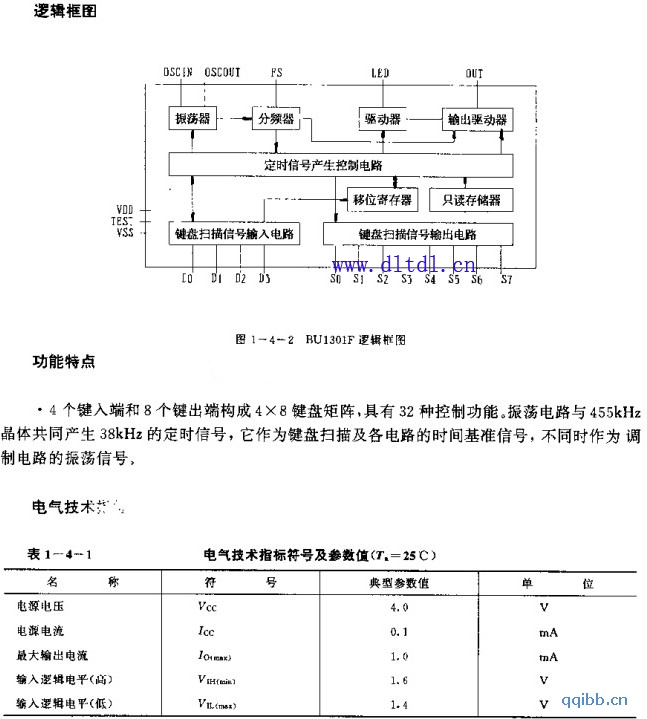

BUl301F是红外线遥控发射集成电路，适用于电视机和录像机等。内部电路由振荡器、分频器、驱动器、输出驱动电路、定时信号产生控制电路、移位寄存器、只读存储器、键盘扫描信号输入电路和键盘扫描信号输出电路等组成。

技术特点

采用CMOS工艺技术，功耗小。

集成度较高，外围元器件少。

电源电压低且范围大。

24脚双列直插式封装。

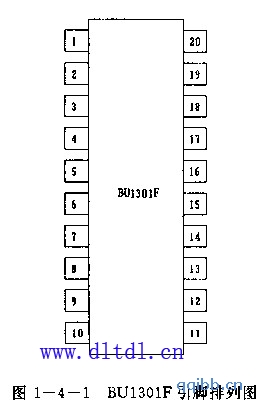

引脚排列图
