HD430196B是红外线遥控发射专用集成电路，适用于录像机和电视机等。其内部电路由振荡器、计数器、输入译码器、代码发生器和双路输入保护电路等组成。
技术特点
采用CMOS工艺，功耗低。
抗干扰能力强。
外接元件少，指令多。
振荡电路即可使用LC振荡器，又可使用455kHz陶瓷滤波器。
能防止多个按键同时按下而引起的误动作。
4个键入端和8个键盘出端构成4×8键盘矩阵，它还有一个功能键(AA端)，此键平时与地相连，按下后与电源(VDD)接通。因此，利用功能键和键盘键可发送64种指令。
18脚双列直插式封装。

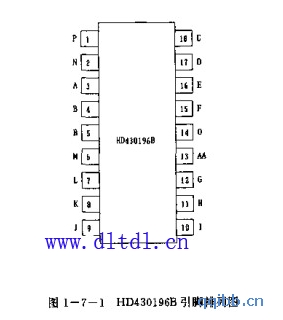

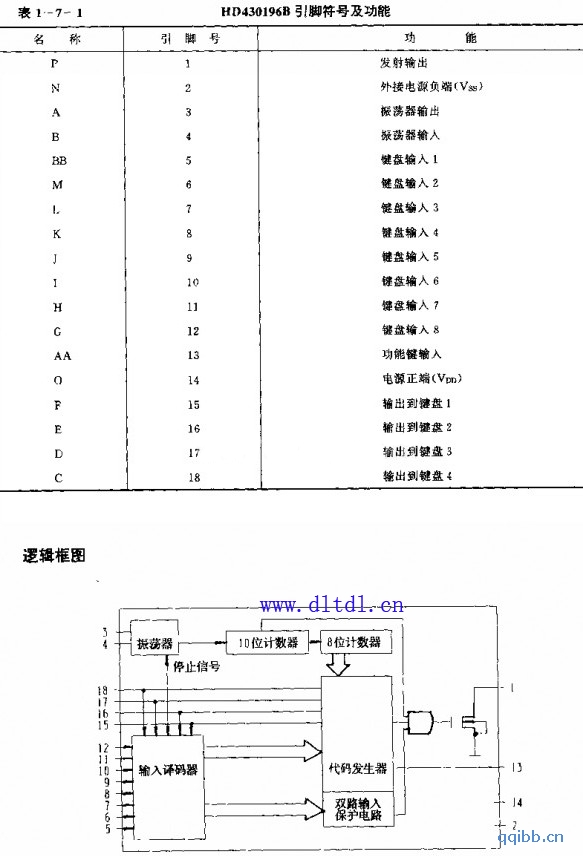

引脚排列图及功能
