HD43019A(电视机和录像机)红外线遥控发射电路

📅 发布时间：2013-09-11 22:40 👁️ 浏览：0 🏷️ 标签： 43019A 43019 HD 电视机

HD43019A是红外线遥控发射集成电路，适用于电视机和录像机等。内部电路由振荡器、计数器、输入译码器、低码发生器和双路输入保护电路等组成。

技术特点

采用CMOS工艺，功耗低。

双列16脚封装，可发射28种指令；双列18脚封装可发射64种指令。

地址位的组合保证了接收设备用户码的选择。

振荡电路适用于外接455kHz LC或陶瓷滤波器。

能防止多个按键同时按下而引起的误动作。

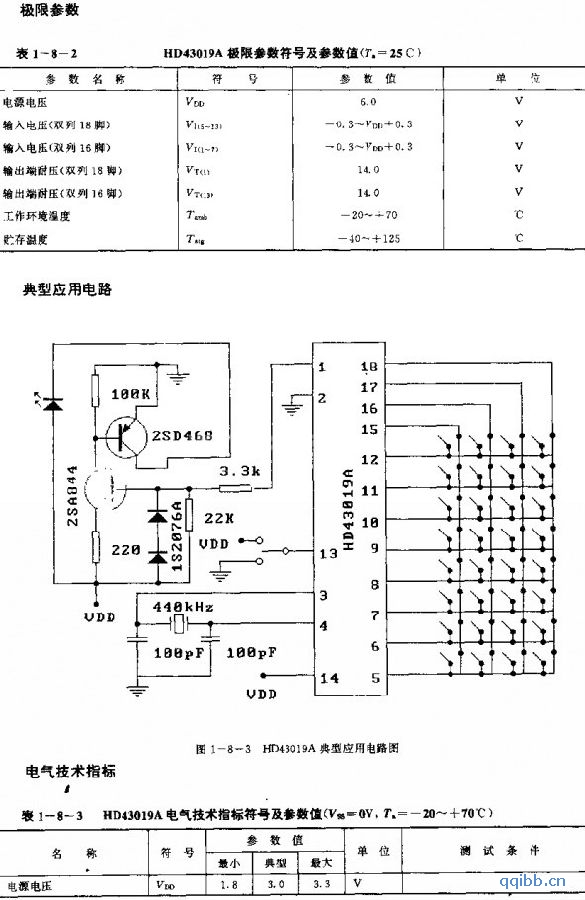

引脚排列图、对照表及功能
