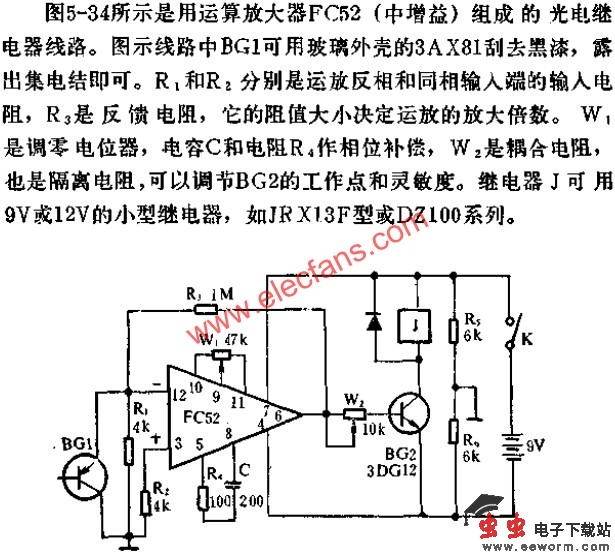

FC52运放组成的光电继电器电路图

📅 发布时间：2013-09-24 17:30 👁️ 浏览：0 🏷️ 标签： FC 52 运放光电继电器

调整时,接通电源,无光照时,运放输出高电平,BG2导通,继电器吸合.如果继电器不吸合,可调节W2.然后用手电筒照BG1的集电结,使C,E间值减小,然后调节W1,使运放输出端为低电平,BG2截止,继电器释放.该电路既可用于工业自动控制,也可用于游艺会上的光电靶等.
