带串行接口的单轴磁场传感器(集成磁场传感器HMC1001)

📅 发布时间：2013-10-01 15:50 👁️ 浏览：0 🏷️ 标签： 1001 HMC 磁场传感器串行接口

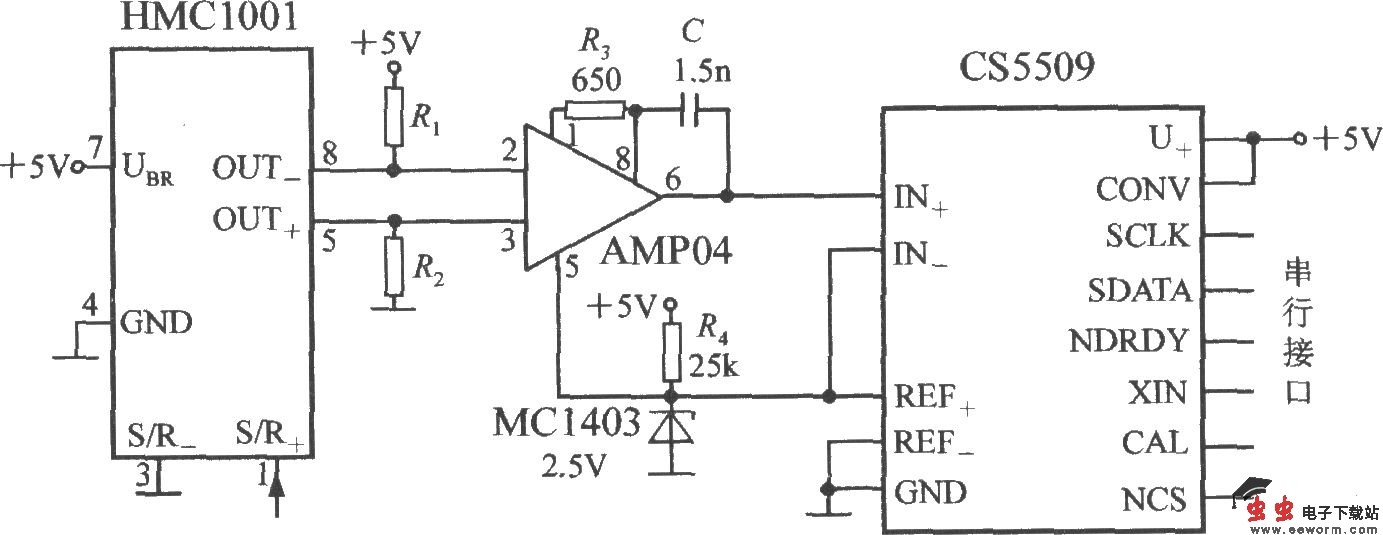

带串行接口的单轴磁场传感器电路如图所示。该电路的输出级采用一片16位A／D转换器CS5509，可通过接口电路配微处理器或单片机。AMP04的输出电压(Uo)接CS5509的模拟输入端，MC1403型带隙基准电压源给CS5509提供2.5V基准电压。
