5通道低功耗可编程传感器信号处理器AD7714与DSP的接口电路

📅 发布时间：2013-10-01 13:15 👁️ 浏览：0 🏷️ 标签： 7714 DSP AD 低功耗

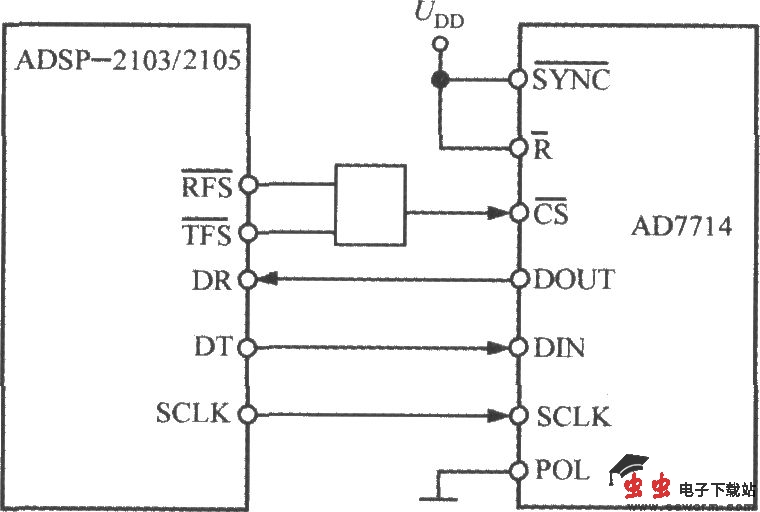

ADSP-2103或ADSP-2105是ADI公司生产的数字信号处理器。AD7714与ADSP-2103／2105的接口电路如图所示。将ADSP-2103／2105的RFS非和TES非端配置成低电平时输出有效，将SCLK端配置成串行时钟输出端。AD7714的POL端接低电平。为了确保 AD7714能正常工作，ADSP-2103／2105的串行时钟频率应限制在3MHz以内。
