TDA2030功放电路图

发布时间：2013-10-11 19:55 浏览：10 标签： 2030 TDA 功放电路图

TDA2030是许多电脑有源音箱所采用的Hi-Fi功放集成块。它接法简单，价格实惠。额定功率为14W。电源电压为±6～±18V。输出电流大，谐波失真和交越失真小（±14V/4欧姆，THD=0.5%）。具有优良的短路和过热保护电路。其接法分单电源和双电源两种：

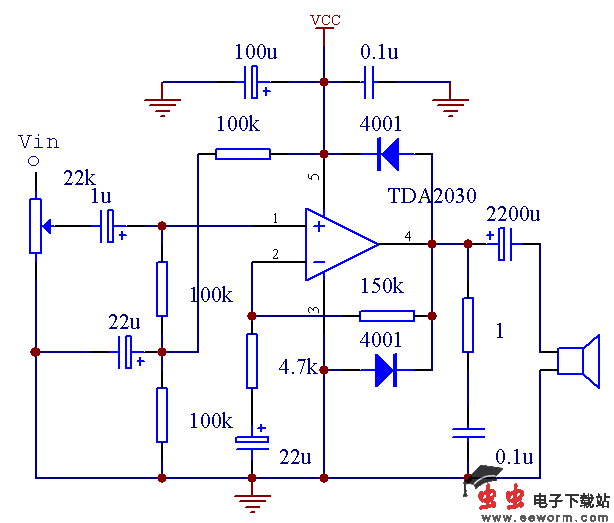

1.单电源接法

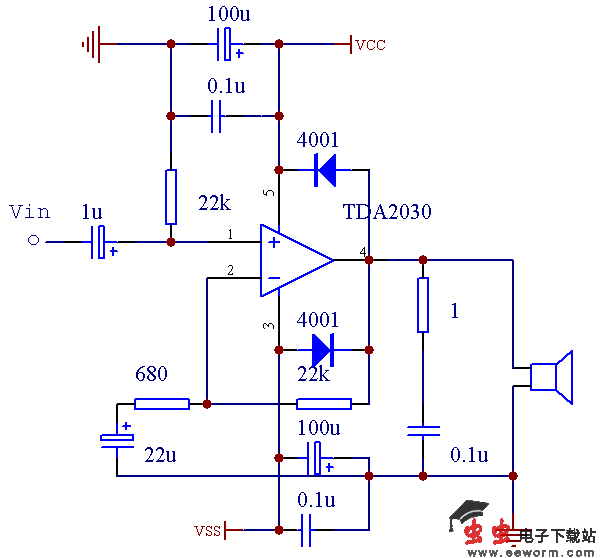

2.双电源接法
