宽带跨导型运算放大和缓冲器OPA660的逻辑控制禁止电路

📅 发布时间：2013-10-06 20:15 👁️ 浏览：0 🏷️ 标签： OPA 660 宽带运算放大

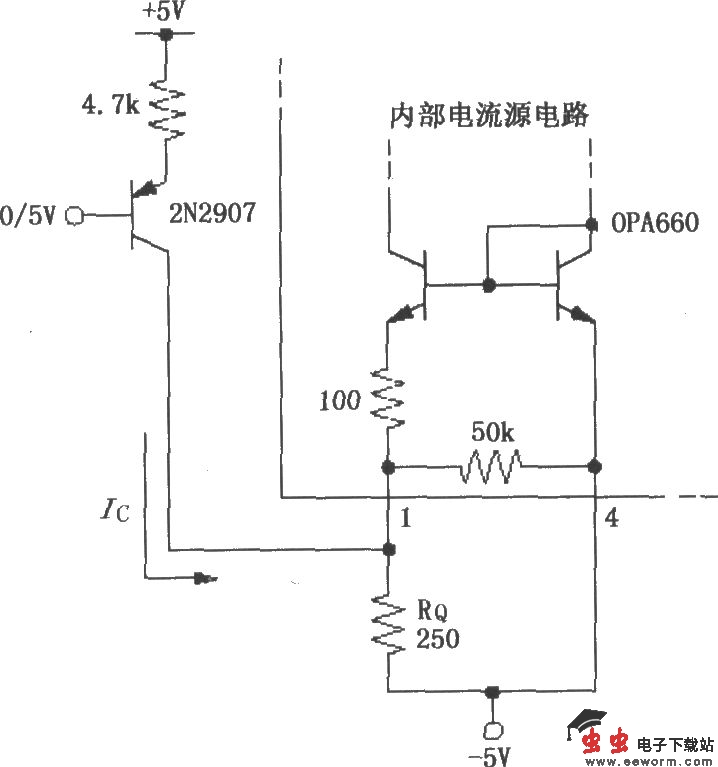

如图所示为OPA660的逻辑控制禁止电路。该电路中外加一个三极管2N2907，对OPA660的1脚进行控制。当2N2907基极为0V时，三极管导通，Ic=1mA，RQ上电压上升，高于负电源(-5V)约1V，使OPA660的静态电流减小到0，OPA660禁止工作；反之，当基极为5V时，三极管截止，Ic=0mA，RQ上电压下降，使OPA660的静态电流增大，OPA660允许工作。
