对数与对数比率放大器LOG101／104的单电源 5V供电工作电路

📅 发布时间：2013-10-06 19:10 👁️ 浏览：0 🏷️ 标签： LOG 101 104 对数

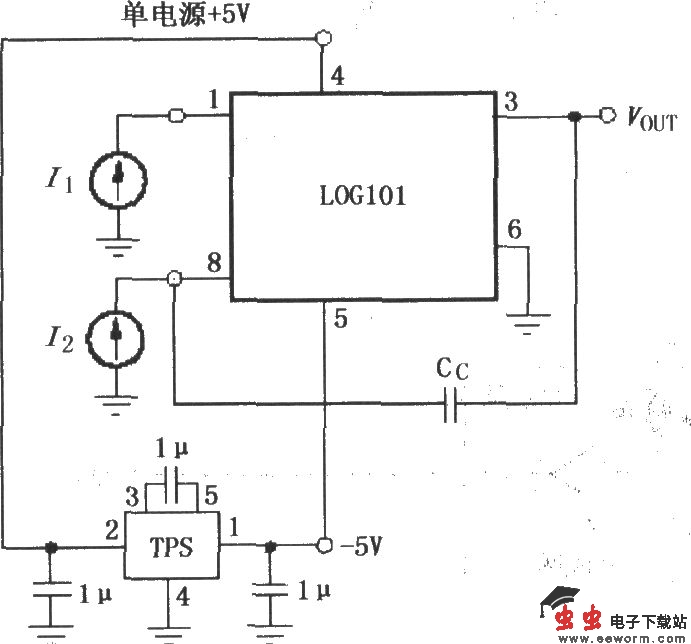

如图所示为LOG101／104的单电源 5V供电工作电路。在许多应用场合只有单电源，而 LOG101／104需要双电源工作。图中电路采用一个负泵电源TPS6040DBV，将 5V单电源变化并产生一个-5V电源对LOG101／104供电。
