由INA128构成的交流耦合仪表放大器

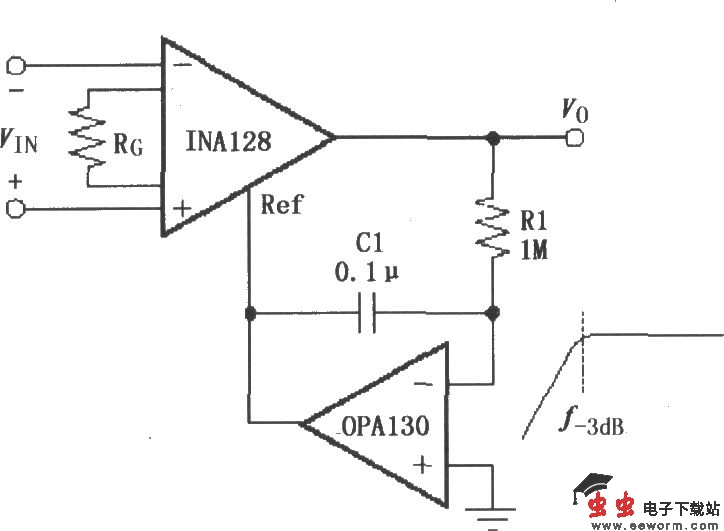

如图所示为由INA128构成的交流耦合仪表放大器。OPA130构成具有交流特性的反馈电路(f-3db=1／2πR1C1)，将信号反馈到INA128的Ref端(5脚)，由此组成交流耦合电路。
