高抗干扰能力的运算放大器模拟开关电路图
高抗干扰能力的运算放大器模拟开关电路图
发布时间:
2013-09-17 05:10
浏览:
16
标签:
抗干扰
运算放大器
模拟开关
电路图

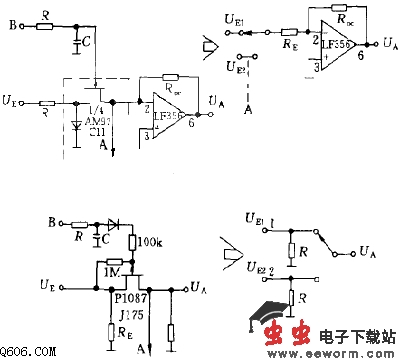

采用模拟电子开关取代有接点开关,可以防止产生火花和射频干扰,上图为采用结型场效应晶体管和运算放大器的电路极其等效的机械线路。输入信号Ue(或Ue1、Ue2……)在B端有控制信号(高电平10V)时结型场效应晶体管导通,通过运算放大器产生输出信号Ua(反相位)。下图示出类似的电路。
