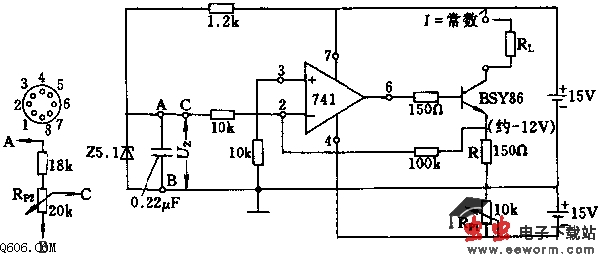

运算放大器和达林顿晶体管的恒流源电路图

  电路由于采用达林顿晶体管BSY86后输出电流较大。输出电流最大值由电阻R=150欧限制，输出电流的大小由电位器RP1调节，并且与负载电阻Rl无关而保持常数。图中电位器RP1采用10k欧，电流可在5uA～40mA范围内调节。
  运算放大器输入端A、B、C三点所围部分可用电位器RP1代替，此时BSY86的发射极电位可通过RP2调整到对地-0.6V，电位器滑动触点对稳压管正端电位为-12V，于是电阻R和电位器RP1可以取消。
