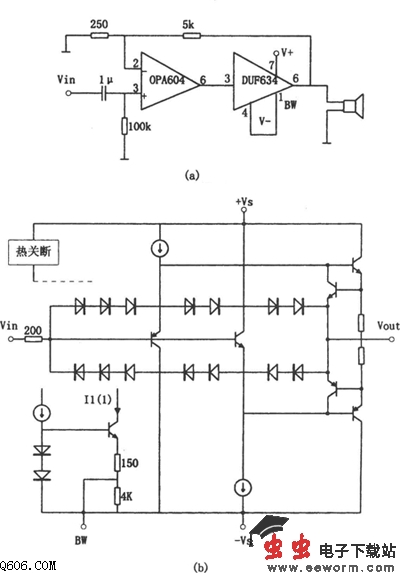

如图所示为高性能小功率音频功率放大电路。该电路前级采用场效应管高保真运放OPA604，后级采用高速缓冲器BUF634，且两级放大器之间引用电压串联负反馈。该电路的电压放大倍数由反馈支路的两个电阻(5kΩ和250Ω)来确定，其值为：l+5kΩ／250Ω≈21倍。BUF634为高速缓冲器，内部结构简化电路如图(b)。
