通用型音频功率放大器（LM386）电路图

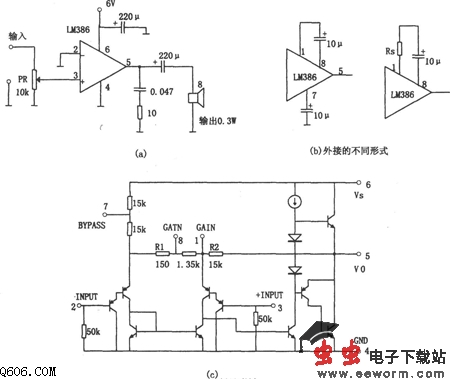

电路如图所示为通用型音频功率放大电路。图(a)是原理图，该电路采用了集成功率放大器LM386，该器件为通用型功放，且价格低廉。图(c)是LM386的内部结构图。 <script language="JavaScript"> function resizeImage(evt,obj){ newX=evt.x; newY=evt.y; obj.width=newX; obj.height=newY; } </script>
