70MHz晶体振荡器

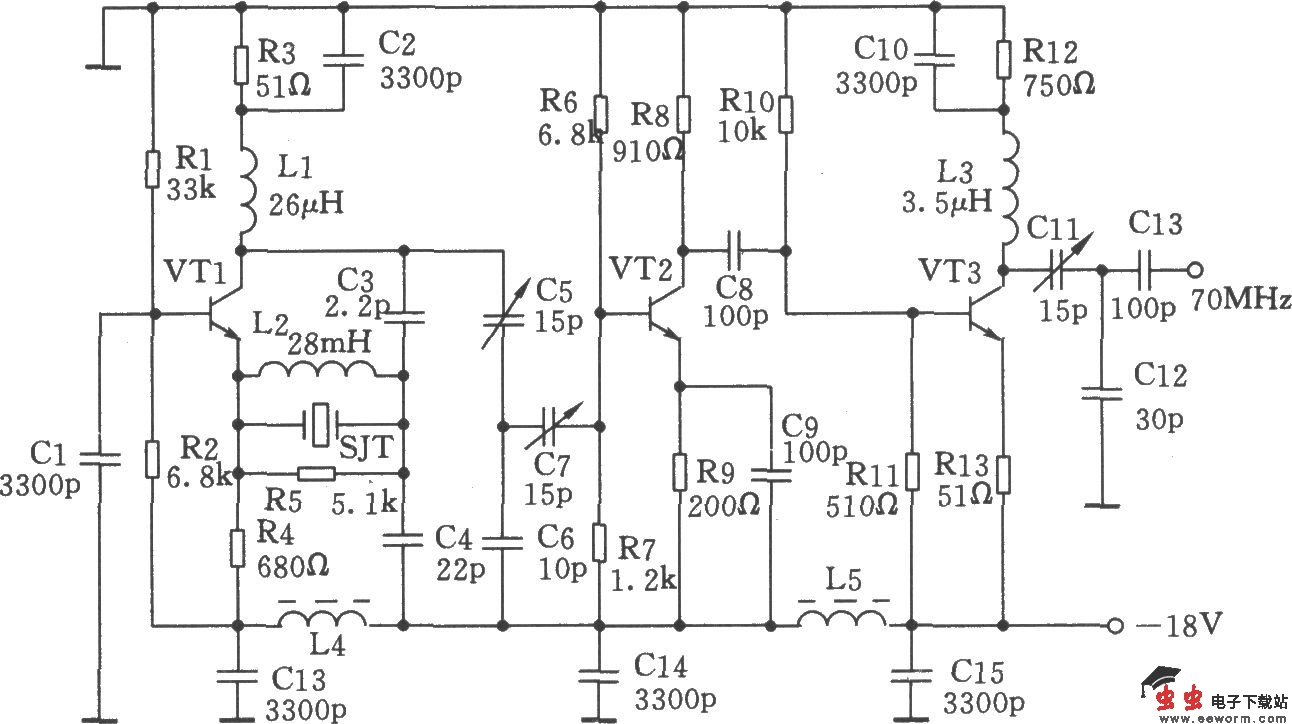

如图所示为70MHz晶体振荡电路。它由晶体振荡器、缓冲放大器、选频放大器等组成。它的主要功能是把晶体振荡器输出的弱信号，通过放大电路，再经选频放大后，输出70MHz的基频频率信号。

元器件选择：

三极管VTl：3DG5F，β≥100；VT2、VT3：G711D或3DG5F，β=60～80；石英晶体SJT：

JA-72A-70MHz；色码电感L4、L5：LX-3A-5．6μH。其它元件参数值如图标注。
