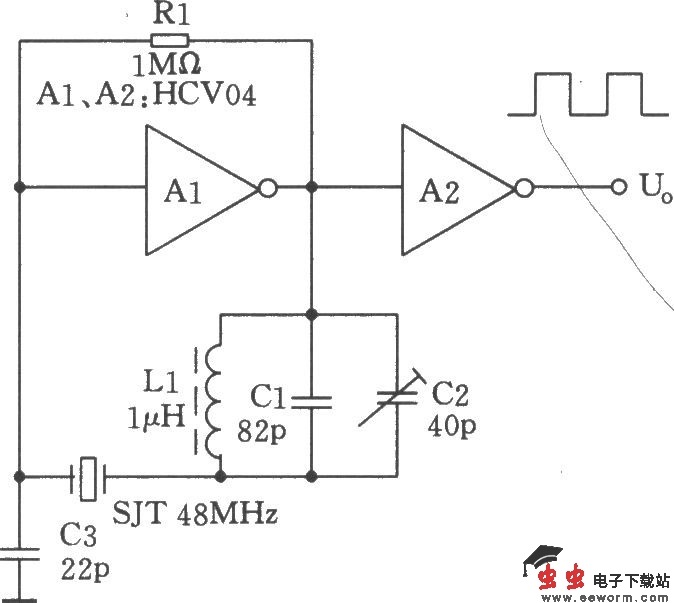

如图所示为HCMOS集成电路组成的48MHz晶体振荡器。晶体的基波频率为l6MHz，但振荡器强制工作于三次谐波。谐波振荡器的关键是抑制晶体的基频，图中的并联谐振电路在晶体的基频下谐振，它和晶体SJT串联后，对基频的阻抗最高，能有效的抑制基频振荡，保证三次谐波容易起振。
