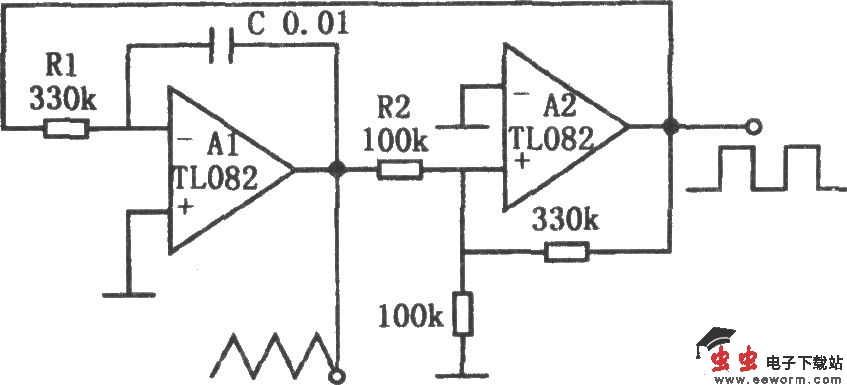

如图所示为简单的三角波和方波产生电路。该电路由运算放大器组成的积分器和迟滞比较器电路构成。图中R1和C组成积分时间常数。用来改变振荡频率。R2不仅改变三角波的振幅，同时也改变三角波的频率。此外，振荡频率还受迟滞比较器输出电压的影响。输出电平高低由运放饱和电压确定。由于元件的离散性，它会影响波形的对称性。
