通用三角波产生电路(741)

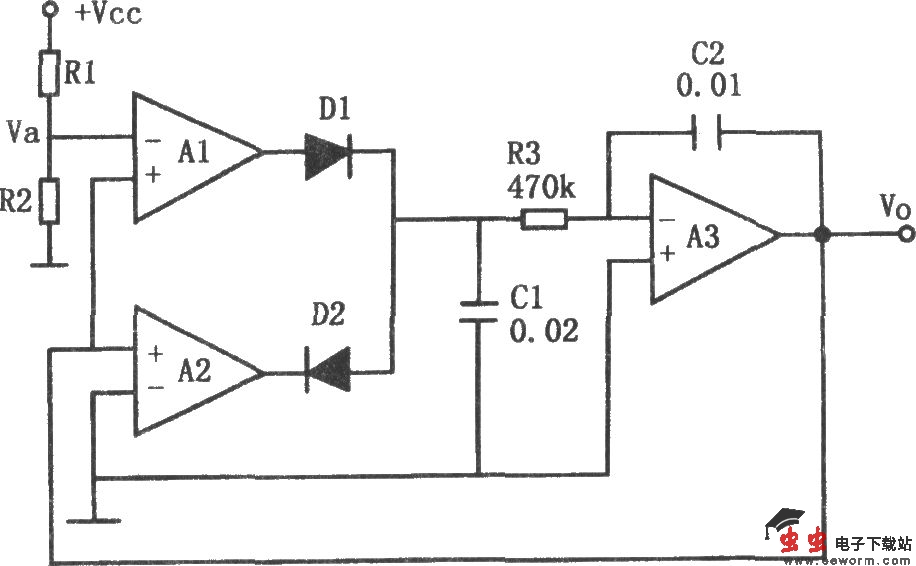

如图所示为通用三角波产生电路。该电路中，运算放大器A1、A2是正负峰值检波器，A3为积分器，C1为保持电容。该电路能适应很宽的温度范围，具有很好的线性和振幅稳定性。振荡频率取决于积分时间常数R3C2，若Va=8V，这时的振荡频率为1kHz。电容C1与C2的比值取20 :l。运算放大器采用741。
