如图所示是用与非门组成的倍频电路,输入信号的下降沿被R1C1微分送入A2的输入端3脚，使A2输出一个脉冲，输入信号的上升沿经A1反相后被R2C2微分送入A2的输入端4脚，从而使A2再次输出一个脉冲，这样，每输入一个方波，在A2的输出端便可得到两个方波，使频率增大二倍。A3起缓冲整形作用。

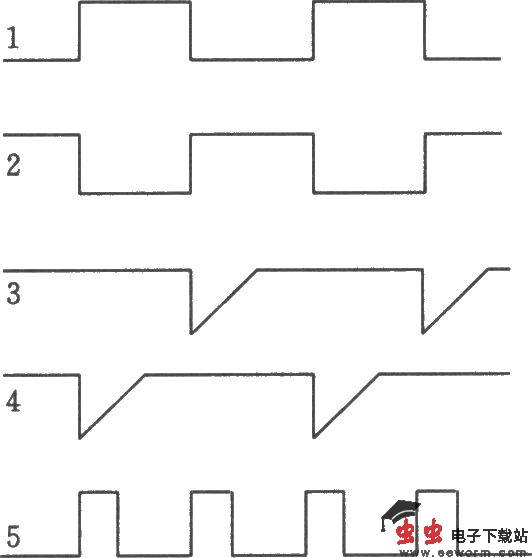

输入信号的波形：
