由CD4046B组成的频移键控(FSK)方波发生器

📅 发布时间：2013-10-05 13:50 👁️ 浏览：0 🏷️ 标签： 4046B 4046 FSK CD

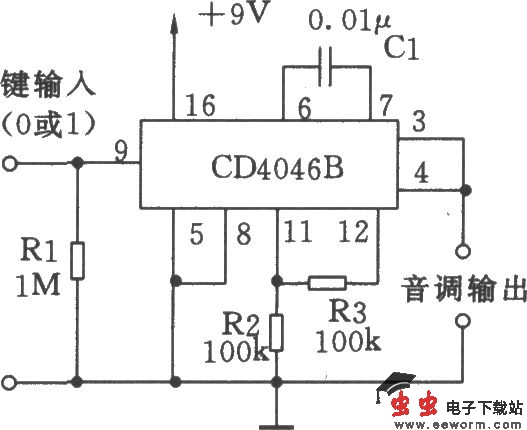

如图为频移键控方波发生器，选用的元件值已示于图中。键控信号加到CD4046控制输入端9脚，当键控输入为“1”电平时，电路将产生2．4kHz音频，输人为“0”电平时，则产生l．2kHz音频。高频音调是由Cl和Rl的元件值预置的，低频音调则由Cl、R2和R3之值预置。改变这些元件的取值，可以得到与上述音调频率不相同的另外一些频率
