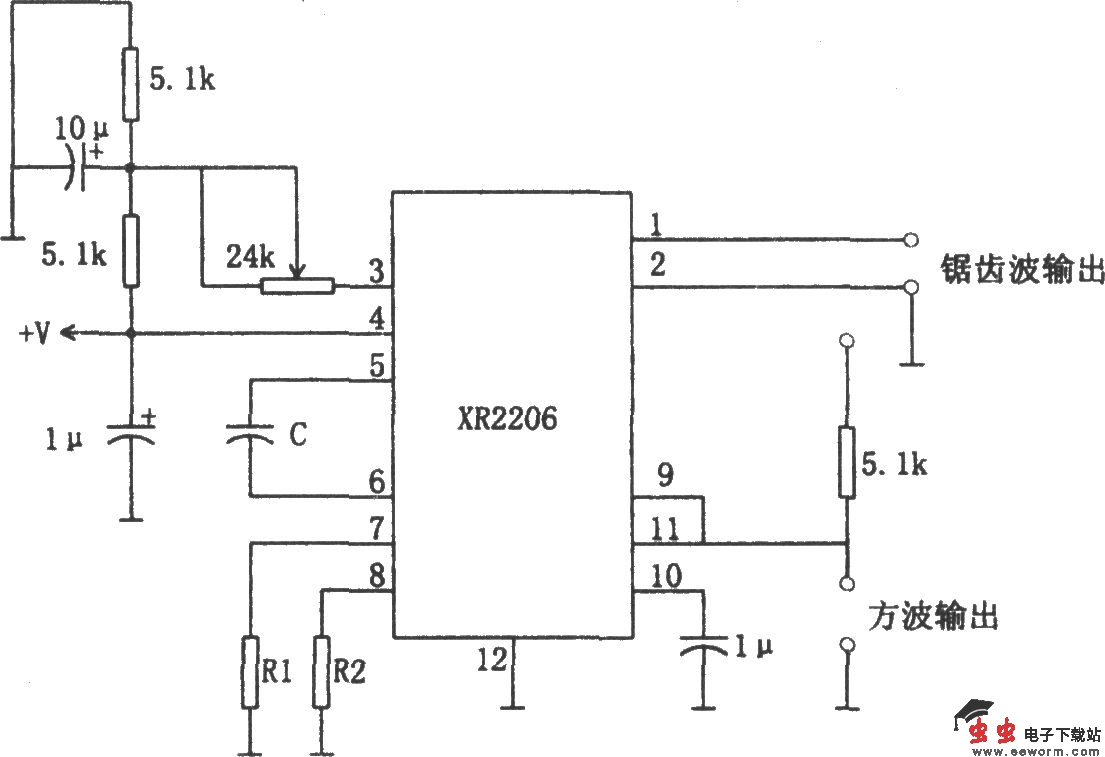

如图所示为方波和锯齿波振荡电路。该电路使用函数发生器XR-2206构成所需振荡器。该集成电路能产生高质量的正弦波、方波、锯齿波和脉冲波。本电路利用它产生方波和锯齿波，输出频率由R1、R2以及电容C确定，其振荡频率计算公式为：
。
波形的占空比D可从l％调到99％，其计算公式为：
D=R1/(R1 R2)
R1和R2阻值必须在1kΩ～2MΩ范围内
