电容式传感器信号调理器CS2001的典型应用电路

📅 发布时间：2013-10-01 19:00 👁️ 浏览：0 🏷️ 标签： 2001 CS 电容式传感器信号调理器

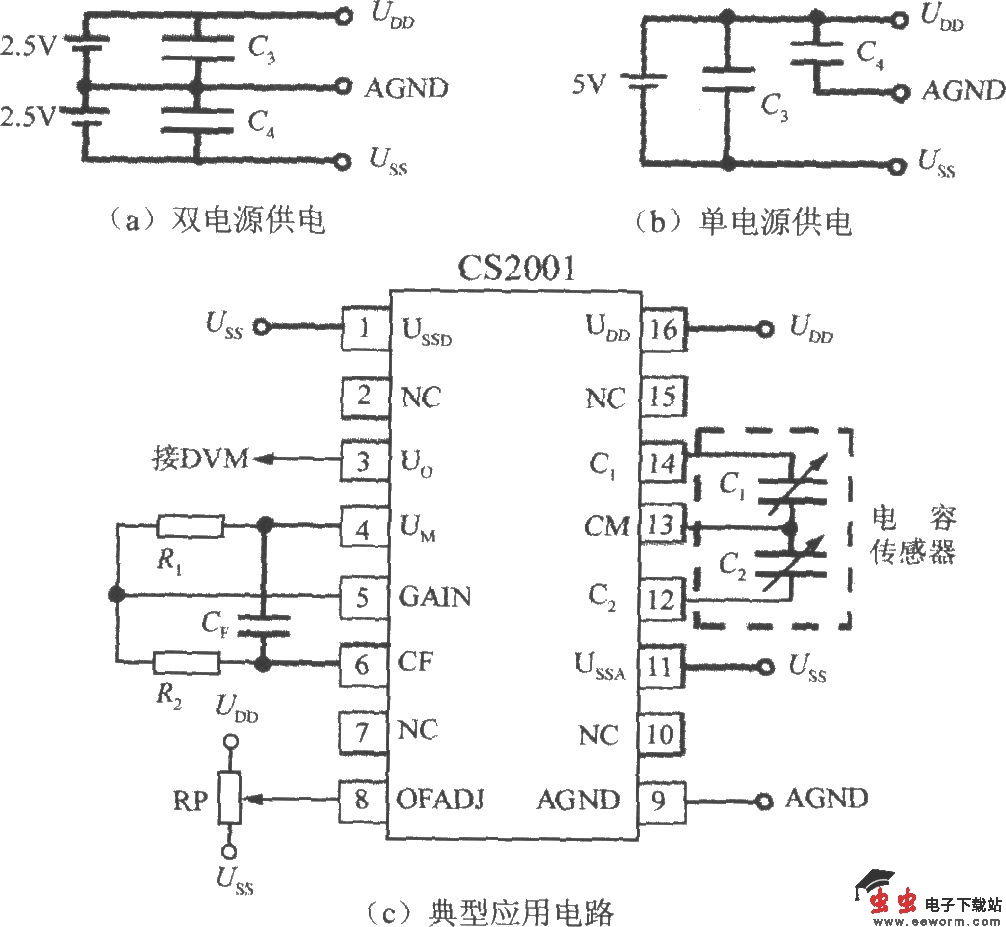

CS2001的典型应用电路如图所示。(a)图为采用±2．5V双电源的接线图，(b)图为采用 5V单电源的接线图。C3、C4均为退耦电容。在(c)图中，CF为调整带宽的电容，RP为调整增益的电位器。CS2001的输出电压从Uo、AGND端引出后接数字电压表(DVM)。
