由线性输出的集成磁场传感器AD22151构成的双极性模式下的温度

📅 发布时间：2013-10-01 16:10 👁️ 浏览：0 🏷️ 标签： 22151 AD 线性磁场传感器

由线性输出的集成磁场传感器AD22151构成的双极性模式下的温度补

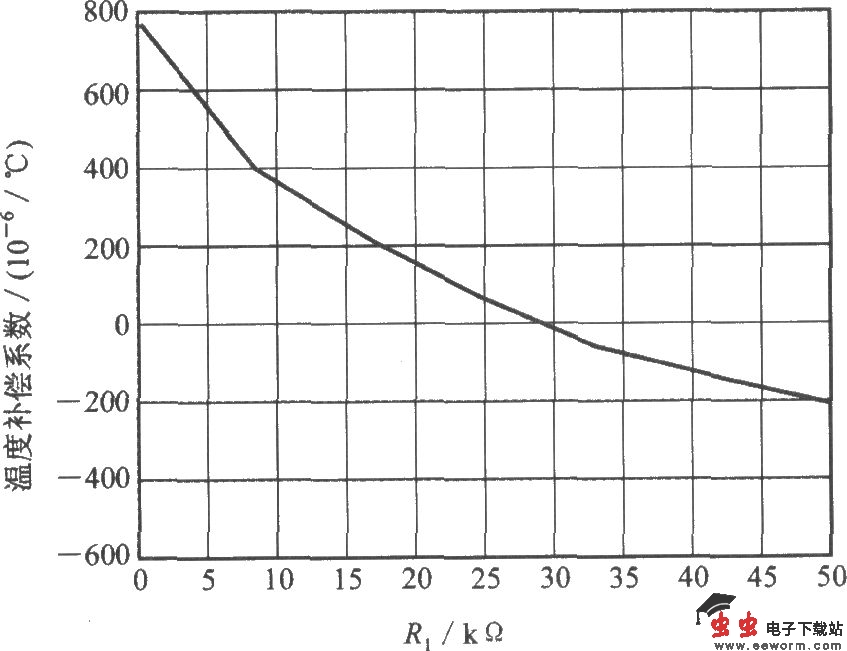

由AD22151构成双极性模式下的温度补偿电路如图所示。该电路具有以下特点：①将温度补偿电阻R1接在TC2端与TC3端之间；②磁场零点被偏置在UCC／2上；③能对-500×10-6／℃以下的低温度系数进行补偿。双极性模式下R1的电阻值与温度补偿系数的关系曲线如下图所示。

由线性输出的集成磁场传感器AD22151构成的双极性模式下的温度补
