由5通道低功耗可编程传感器信号处理器AD7714和微处理器构成的隔

📅 发布时间：2013-10-01 13:30 👁️ 浏览：0 🏷️ 标签： 7714 AD 低功耗可编程传感器

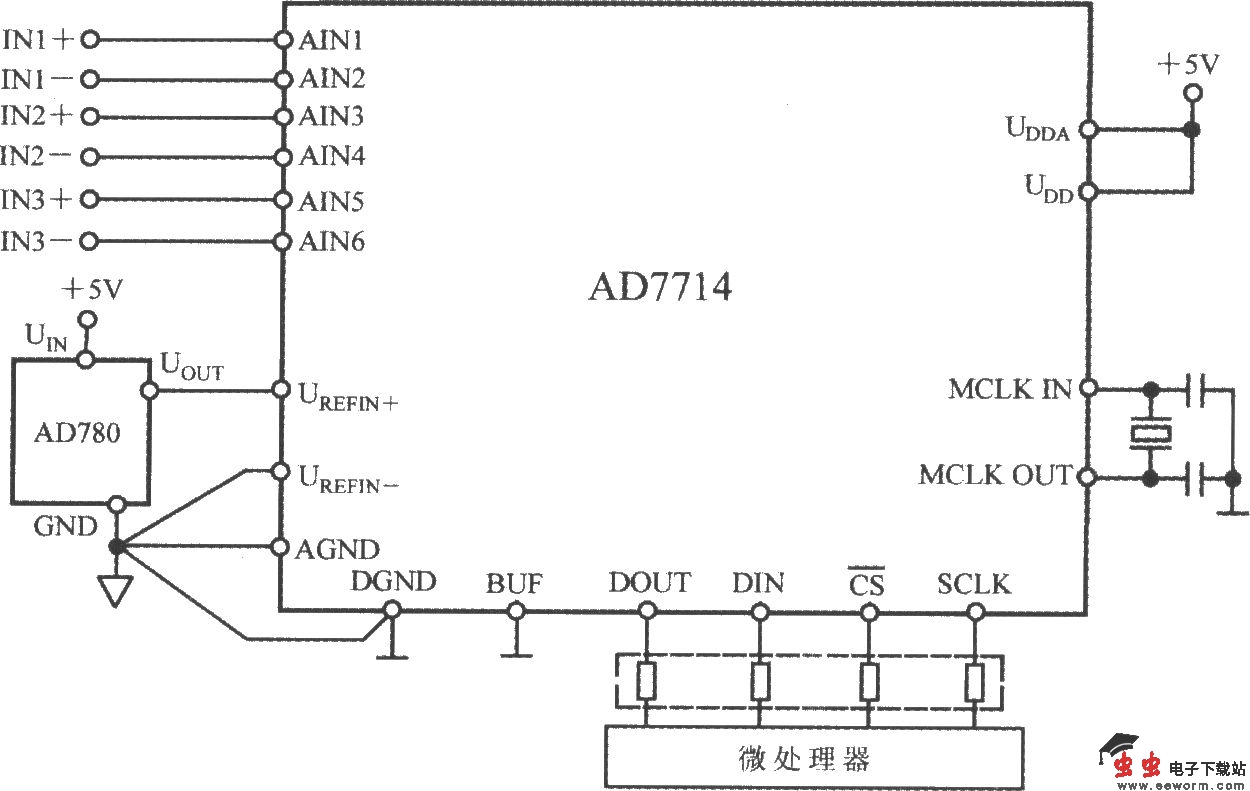

如图所示为由5通道低功耗可编程传感器信号处理器AD7714和微处理器构成的隔离式数据采集系统电路。AD7714适用于低功耗、窄带宽、高分辨率的数据采集系统。其3线串行接口能使该数据采集系统仅用3个光耦合器便实现隔离。若AD7714模拟输入端的输入信号均为正极性，则整个系统可采用 3V或 5V单电源工作。
