光控路灯电路图

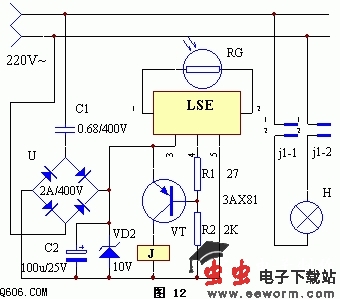

　　该装置的电路工作原理见图12。白天当有较强的光线照射在光敏电阻RG上时，RG的内阻很小，相当于LSE的①、②脚间串通，此时LSE的④脚输出高电平，三极管VT截止，继电器J释放，路灯H无电源熄灭。一旦夜幕降临，外界的光线很弱，RG的内阻上升，相当于LSE的①、②脚阻断，故LSE的④脚变为高电平，三极管VT导通，J励磁吸合，常开触点j1－1、j1－2闭合，照明灯H获得电源而点亮。
