信号灯电路图

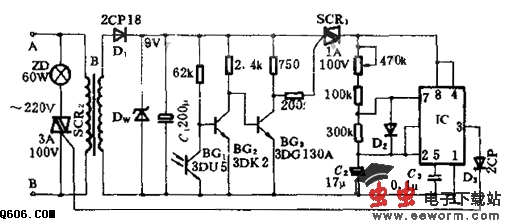

       本电路适用于施工现场的安全信号灯。在施工现场将A、B两端点并入220V的市电经变压器B降压，二极管D1，Dw整流、C1滤波，给光电天关提供约9V的直流电。Dw起整流和稳压双重作用。白天在强光的作用下，光电开关阻断，SCR1无触发电流而处于断态，红色信号指示灯ZD不亮。肖夜幕降临时，光电开关处于通态，IC等组成的振荡的高电平电路开始工作，IC的3不断输出超频矩开脉冲，SCR2在此脉冲的高电平下导通，在低电平下截止，因此可看到信号灯一闪一闪地发光。
