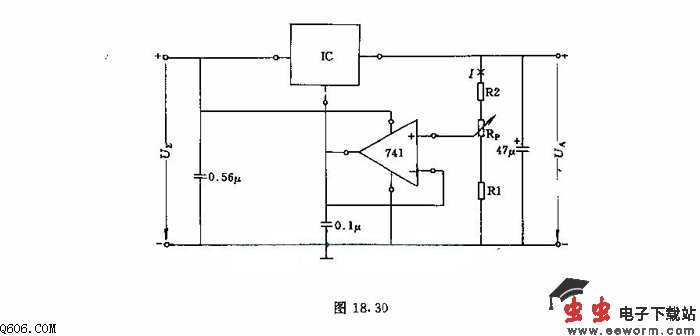

恒定电压稳压电路

         该电路中R2+Rp+R1支路电阻值的大小决定了电流I的大小，此电流应大于运算放大器的输入电流，即约为I=1mA。但它又决定于输出电压最低值Uamin。故在调节到最高输出电压值时电流I也应相应地变大。电阻R1取值应使低输出电压下R1上电压大于0.5V，以稳定运算放大器的工作范围。最低输出电压由Ur1+Ur决定，这里Ur集成稳压器恒定电压。最大输出电压由UeX(-Us+Ur2)决定，如果Us=1.5V，Ur2=1V，则Umax≈Ue=-2.5V.
