48V 3A开关电源电路图

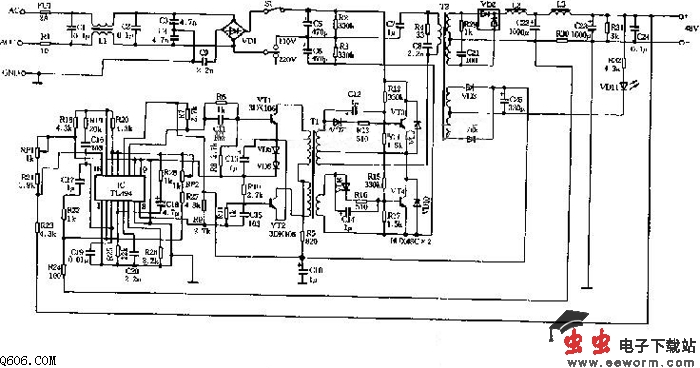

本电源的作用是将输入220V（或110V）交流电源经开关稳压方式变换成直流48V输出。电路如图所示：当输入AC220V（或AC110V）并接通开关S1时，输入电源经保险管FU1，抗干扰滤波电路C1、1.1、C2～C4及全桥VD1整流电路，直接加到由开关功率管VT3、VT4、C5、C6及高频变压器T2等组成的半桥式变换器，由T2次级经VD2、L2、C22、L3、C23整流滤波输出。
