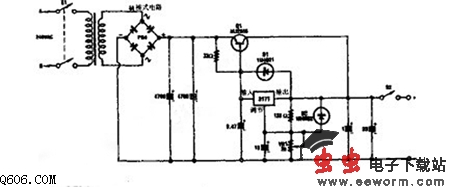

可调的20V电源电路图

        该电路可提供3A或更大的电瓶，以及稍高于20V的最大直流电压，电路主要围绕方便有用的LM317T终端调节器，以及一个放大输出电流的功率晶体管来设计。
        电路中的变压器产生一个额定6A，18V的次级电压，这个电压被送到桥式整流器和两个4700uF的电容以产生一个25V左右的直流电压，此电压被输送到M32955晶体管的发射器，并且通过一个33欧的电阻送至LM317T的输入端。
