555便池冲洗节水装置电路

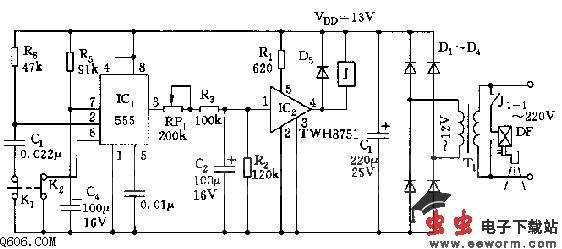

  如图所示，该冲洗装置包括降压整流电路、单稳定时电路和开关控制部分。
  K为便池蹲位开关，当人离开蹲位板时，K1接通，K2断开，2脚瞬间呈低电平，使555置位，3脚呈高电平，对C2充电，当IC2的1脚电位大于TWH8751开关管D5的开启阀值电平时，IC2导通，J吸合，常开触点J1-1闭合，电磁水阀DF得电开启放水。放水时间由C2经R2放电时间常数决定，当1脚电压低于开启电平时截止，约为10秒左右。
