555节电、防盗自动照明灯电路

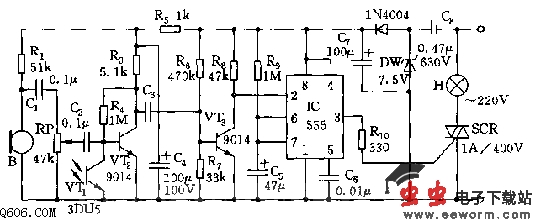

如图所示，电路由电容降压整流电路、声、光传感电子开关和单稳延时电路等组成。
 降压整流电路产生Vdd=7V的电压供控制器作为电压源。话筒拾音器和光敏三极管3DU5及VT2、VT3作为传感电子开关。白天，光敏管因受光照呈低阻状态，VT2截止，拾音信号无法进行放大；入夜，3DU5呈高阻，VT2导通，B检拾到的信号经VT2、VT3放大，触发由555和R9、C5组成的单稳延时电路，使555置位，产生td=1.1R9C5的高电平脉宽，使SCR触发导通，灯亮。定时td到后，灯灭。图示参数的延时约为100秒。本电路可作上下楼道的延时开关，也可用于僻静处的防盗开关。
