典型的施密特触发器电路图
典型的施密特触发器电路图
发布时间:
2013-09-22 06:00
浏览:
0
标签:
典型
施密特触发器
电路图

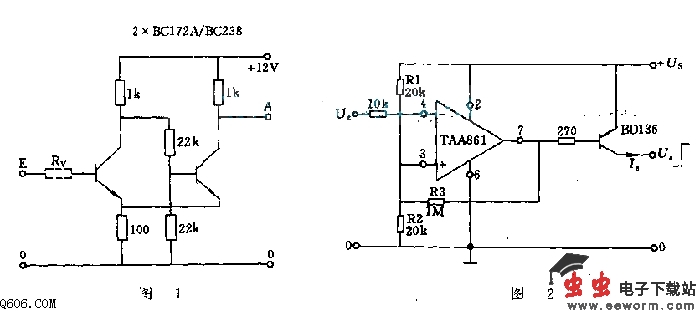

采用施密特触发器作模-数转换器,其输出决定于输入信号大小且仅有两种状态。在输入电压上升和下降换接时间之间的电压差值称为滞环电压Uhy,其大小可以通过改变左晶体管的阀值电压而改变,并且同电阻Rv大小有关。如本例中Rv=0则Uhy约等于0.6V;如Rv=15k欧,则Uhy约等于0.2V.
