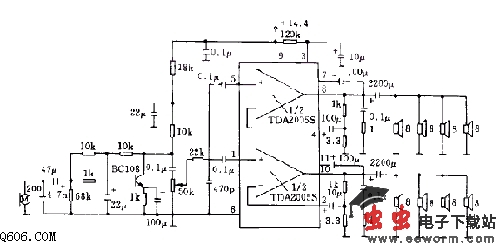

基础电路 200W公共汽车收音机和扩音机电路图 编辑:eeworm 2013-09-21 17:10 2 次浏览 约 128 字 · 预计阅读 1 分钟 # 200W # 公共汽车 # 收音机 # 扩音机 图中采用TDA2005S双低频功率放大集成电路的公共汽车收音和扩音电路。图中输入端可以接话筒或收音机的低频电压放大输出级。每个TDA2005S输出10W功率,可带4个扬声器。两路输出可带8个扬声器,可分放在车内不同地点。总共输出功率可达20W. 推荐支持 (40) 返回基础电路列表 ← 上一篇 DVD电路原理图 下一篇 → 输出80Vp-p悬浮负载放大电路图
