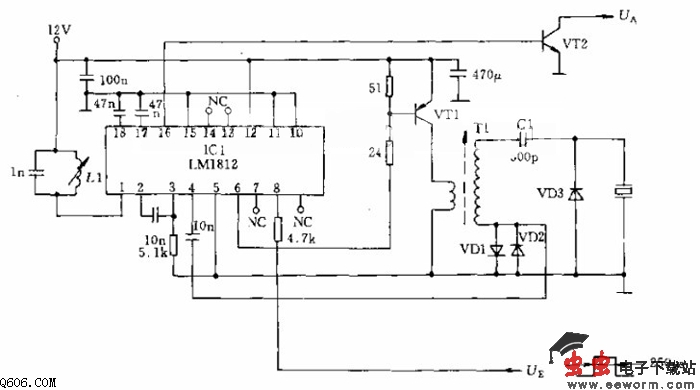

基础电路 超声波测距电路图 编辑:eeworm 2013-09-21 16:20 26 次浏览 约 142 字 · 预计阅读 1 分钟 # 超声波测距 # 电路图 图中所示电路可以测量100mm~3m距离。该电路采用LM1812专用集成芯片。变压器T1的次级绕组与500pF电容C1谐振在50~60kHz的频率上。同时将L1也调谐在这个频率上。从示波器上可以观察引脚1上出现的最大回波灵敏度。升压变压器T1可为变换器提供150V的偏压。 推荐支持 (66) 返回基础电路列表 ← 上一篇 500A功率开关控制电路图 下一篇 → 用二极管和晶体管构成的逻辑电路及其工作波形
