500A功率开关控制电路图

编辑:eeworm 2013-09-21 16:10 17 次浏览 约 160 字 · 预计阅读 1 分钟

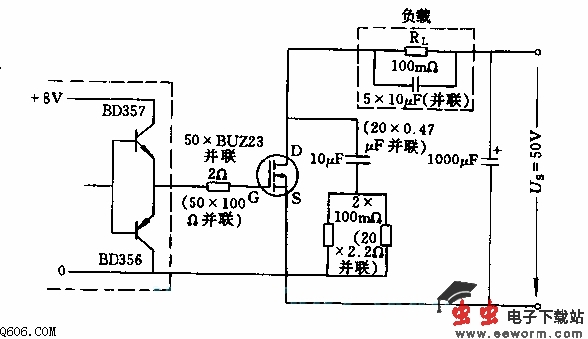

  该电路采用50个BUZ23场效应晶体管并联,管子的阻断电压为100V.所需的控制功率极小,并且不会有二次击穿和导通区段正温度系数等现象产生。由于整个电路电流很大,故其中门极电阻、元件采用50个并联的连接方式。
  为了把负载回路导线电感中储存的能量放掉,在漏-源极间接入由20个RC元件并联的吸收回路。
