直流12v正弦交流22Dv、50N、10w变换器电路图

编辑:eeworm 2013-09-21 13:40 21 次浏览 约 220 字 · 预计阅读 1 分钟

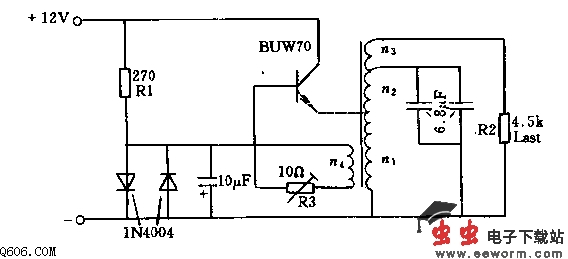

  该电路晶体管采用单边乙类放大工作方式。利用电位器R3可以调整晶体管的放大倍数。如果负载部分包括无功分量,则必须考虑到相应的频率变化量。
  主要技术数据:电池电压:12V  电池电流:2.5V  输出电压:220V,50Hz
   额定输出功率:10W  晶体管损耗功率:7W  散热片面积:200cm平方  变压器数据:n1=65匝,1.2mm铜漆包线
