TTL电路构成的时钟信号电路图
TTL电路构成的时钟信号电路图
发布时间:
2013-09-21 13:30
浏览:
17
标签:
TTL
电路
时钟信号
电路图

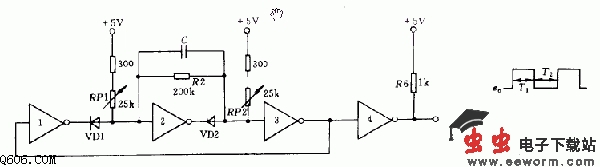

图中所示电路主要由四个“非”门组成。振荡信号频率由C和电位器RP1、RP2的参数决定。改变电位器的电阻值即可改变频率。频率调节范围可达20:1.电位器RP2的阻值决定输出波形T1的宽度,电位器RP2的阻值决定输出波形T2的宽度。
