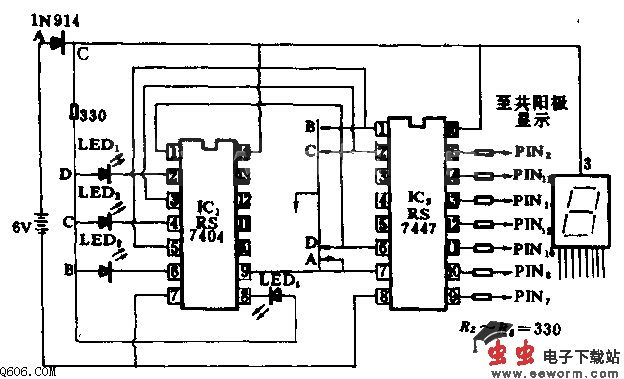

基础电路 2—10进制译码电路图 编辑:eeworm 2013-09-21 07:50 20 次浏览 约 94 字 · 预计阅读 1 分钟 # 进制 # 译码 # 电路图 RS7447 BCD码至7段译码器可提供7段共阳极数字显示。由RS7404六反相器和4个LED构成的二进制输入指示器表示了输入端以2进制形式表示10进制数0~9;适于教学实验用。 推荐支持 (32) 返回基础电路列表 ← 上一篇 低照度放大电路图 下一篇 → 触摸报警电路图
