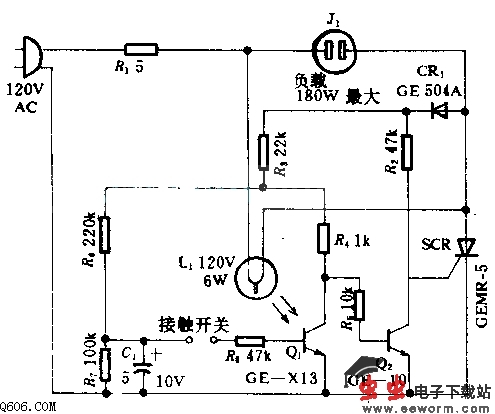

暗室手触控制电路图

  将两个间距约1.58mm的螺旋状或网状的电极装在暗室中的灯泡台上或其它任何方便的地方，当手接触一次电极就能使180W的灯泡点亮，再接触一次又使灯泡熄灭。
  整流二极管GE504A将交流电变成直流供Q1、Q2.当人的手接触网状电极时，接通Q1基极电路，则Q1导通，Q2截止，在交流电源正半周时，SCR导通，180W灯泡点亮，L1 6W的小灯泡也点亮，L1照射Q1，维持Q1导通，Q2截止，虽然手已离开电极，灯泡仍亮。
  如果再一次接触网状电极，则Q1基极又接通，将L1照射Q1所产生的载流从R6、R7泄放，使Q1截止、Q2导通，可控硅不通，180W和6W灯泡都熄灭。
