高速TTL探头电路图

编辑:eeworm 2013-09-21 07:40 32 次浏览 约 150 字 · 预计阅读 1 分钟

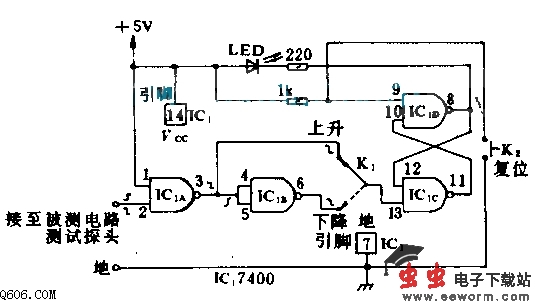

  由“与非门”连成的RS触发器能够检测出很窄的脉冲,最窄的脉宽可以小到相当于构成触发器的两个“与非门”的总延迟时间(约30 ns)。在脉冲刚出现时,电路便改变状态,并由发光二极管显示出触发器的输出状态。在查出脉冲之后,必须用K2使电路复位。根据K1的选择,本电路可以对正脉冲或负脉冲作出响应。
