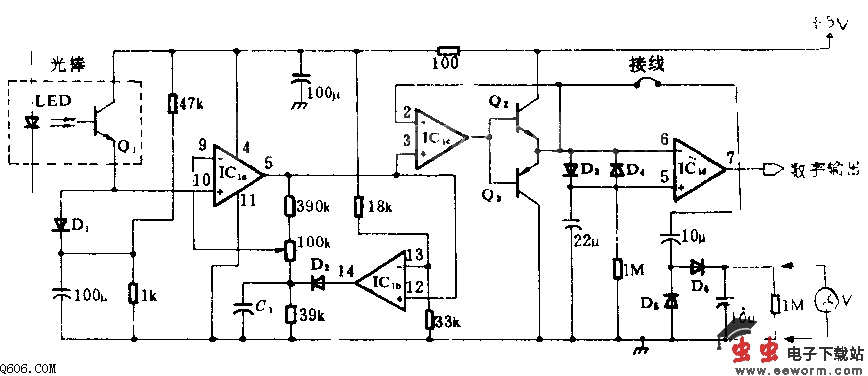

基础电路 光棒放大电路图 编辑:eeworm 2013-09-21 07:10 17 次浏览 约 177 字 · 预计阅读 1 分钟 # 放大电路图 本电路主要由光棒和四运算放大器IC1组成。IC1为放大器,利用硅二极管的指数式正向导电特性,把光棒的输出变换成对数式的变化电压,其峰-峰值正比于白、黑光电流之比,而与绝对值无关。IC1b为比较器,和峰值检测器D2-C1一起把放大器IC1n的输出箝到固定电位。于是,放大和箝位后的信号变换成微处理器需要的二进制数字式输出。输出是与TTL兼容的。 推荐支持 (79) 返回基础电路列表 ← 上一篇 光强控制报警电路图 下一篇 → 远距离温度测量电路图
