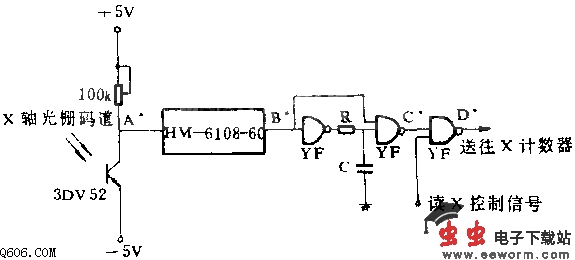

基础电路 数控车床检测电路图 编辑:eeworm 2013-09-21 05:20 8 次浏览 约 79 字 · 预计阅读 1 分钟 # 数控车床 # 检测电路图 将X轴(或Y轴)的旋转角转换为光电脉冲,光敏管3DU52接收光信号转换成电信号,经GD整形RC电路输出脉冲,送往相应的计数器,实现系统的闭环控制。 推荐支持 (31) 返回基础电路列表 ← 上一篇 计算机光电隔离接口电路图 下一篇 → 红外测温仪前置放大电路图
