计算机光电隔离接口电路图

编辑:eeworm 2013-09-21 05:30 46 次浏览 约 134 字 · 预计阅读 1 分钟

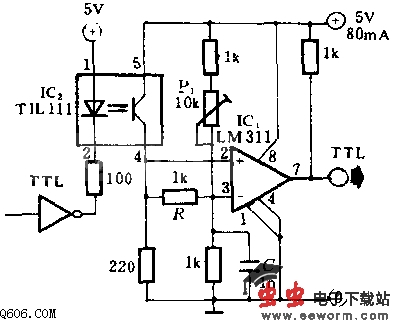

  本电路利用光电耦合器隔离计算机与外设。IC2是光电耦合器件;IC1为阈值比较器,阈值电压由P1调节;R2,C1组成低通滤波器,阻止IC1误触发。
  当TTL输出“0”态,点亮IC2的初级,于是它的次级导通,使IC1输出“1”态;反之,输出“0”态。
